Crear conjunto personalizados de diagramas para dia

20111026

Dia es un software para generar diagramas, se puede ejecutar tanto en Linux, Windows y MacOS. Contiene un amplio conjunto de objetos, sin embargo puede surgir la necesidad de contar con uno personalizado.

Para emplear un grupo personalizado:

Se necesita tener listo un conjunto de imágenes.
Abrir Dia, Archivo -> Nuevo
Archivo -> Abrir -> seleccionar

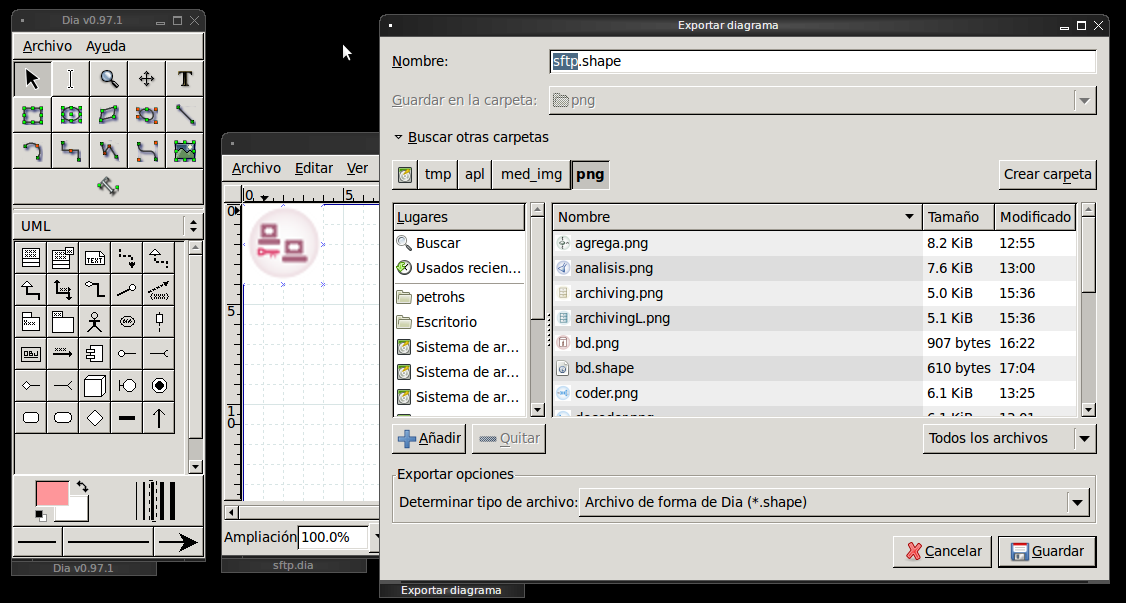

Archivo -> Exportar
Seleccionar tipo -> .shape
exportar

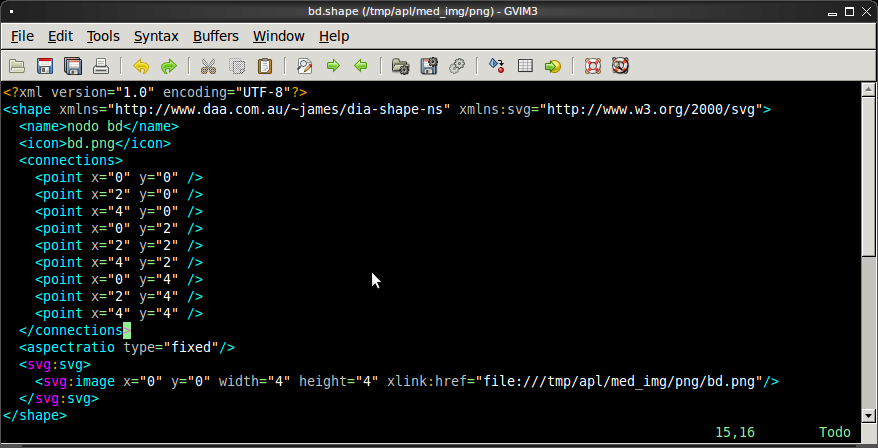

editar archivo

<connections>
    <point x="0" y="0" />
    <point x="2" y="0" />
    <point x="4" y="0" />
    <point x="0" y="2" />
    <point x="2" y="2" />
    <point x="4" y="2" />
    <point x="0" y="4" />
    <point x="2" y="4" />
    <point x="4" y="4" />
  </connections>

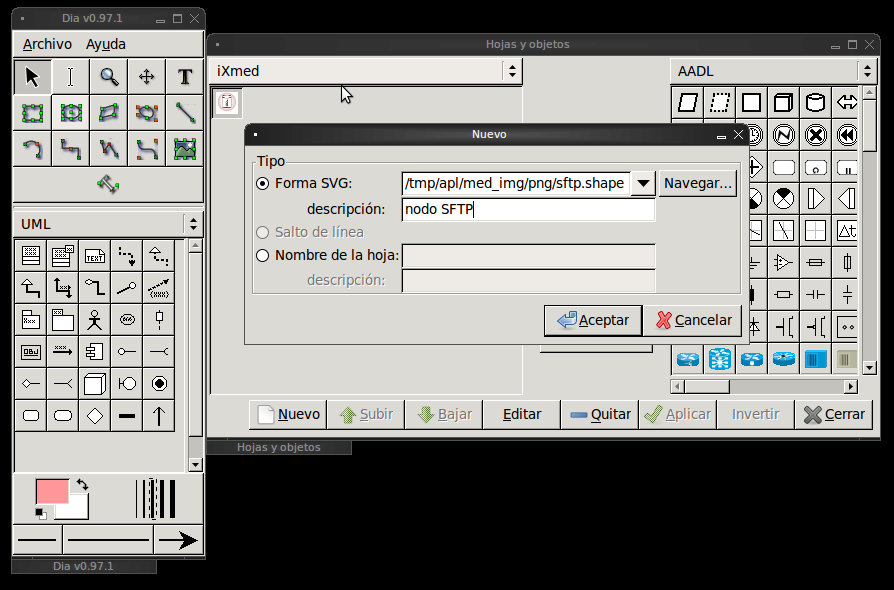

Archivo -> Hojas y Objetos
Nuevo
Nombre de la hoja -> "iXmed"
Nuevo
Forma SVG -> objeto.shape
Aplicar
Cerrar

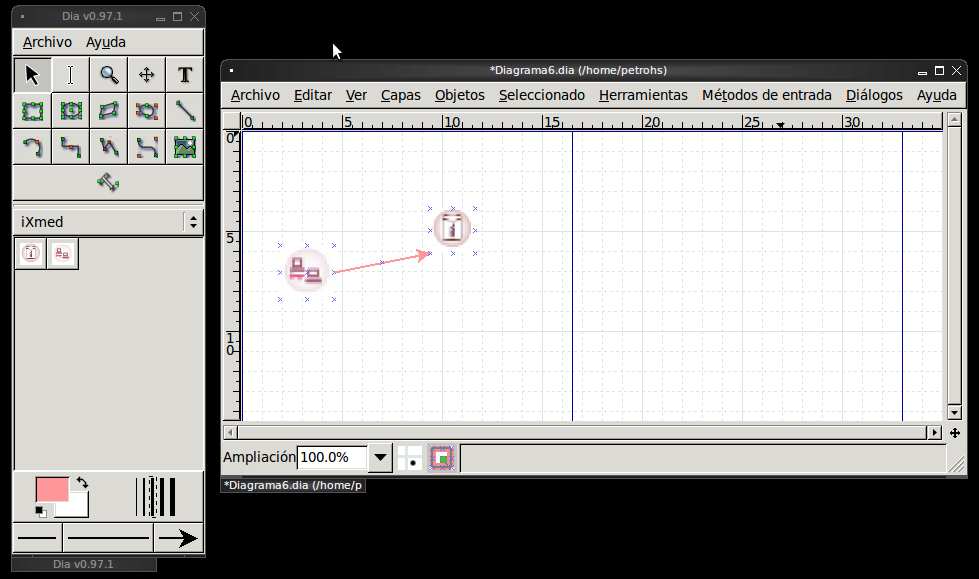

Seleccionar el objeto
